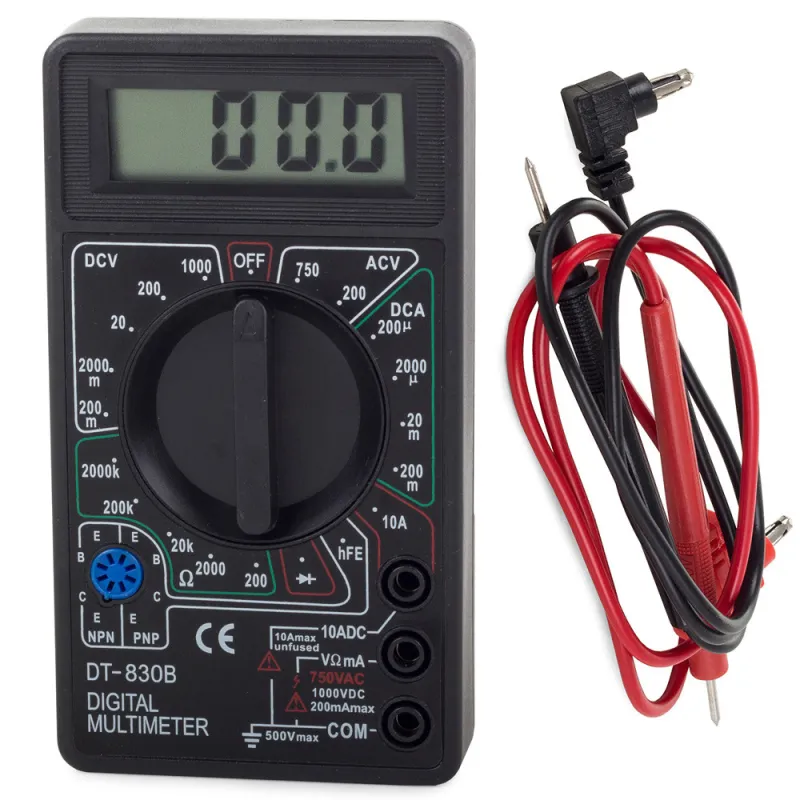

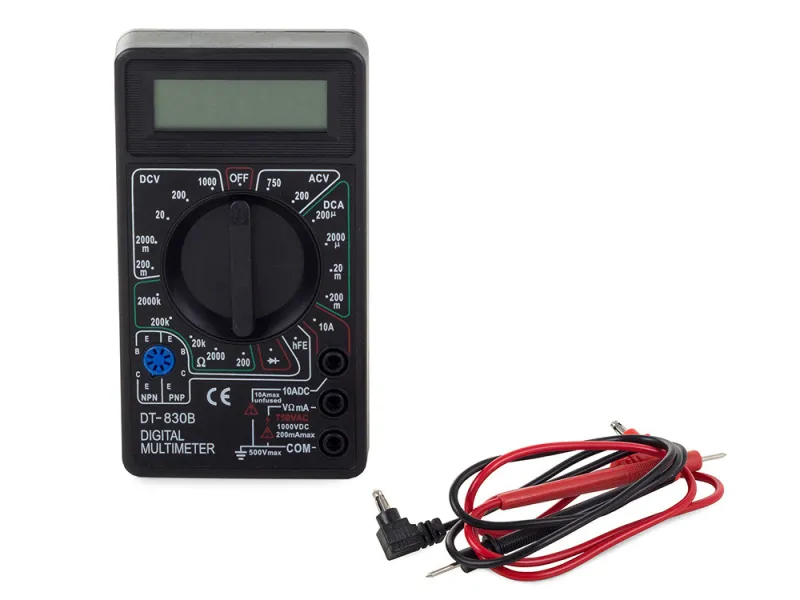

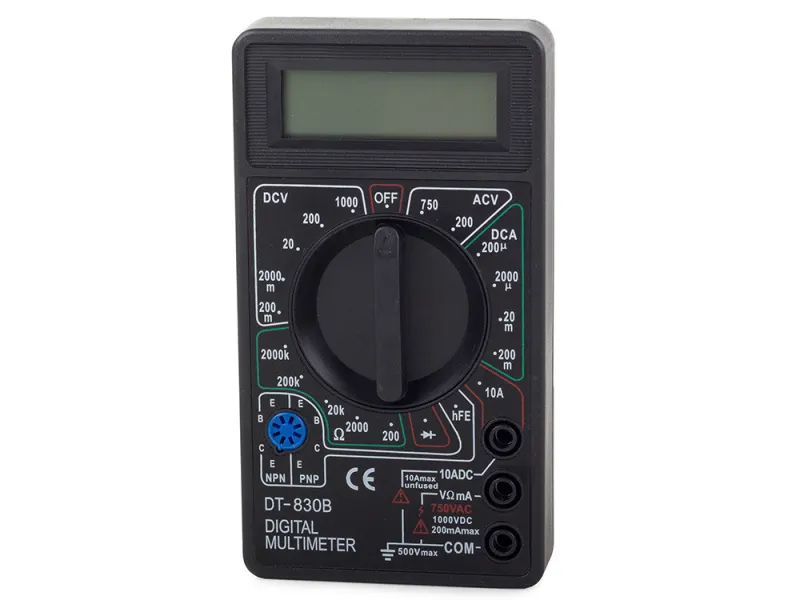

Цифров мултицет с LCD дисплей и тестови кабели

Цифров мултицет е първият уред, към който посягате, когато трябва да разберете дали в контакта има напрежение, дали батерията е изтощена или дали даден кабел е прекъснат. Този модел събира в малък корпус основните измервания, от които имат нужда сервизният техник, електротехникът любител и всеки, който поддържа сам дома, колата или работилницата си. Той е разработен според стандарта IEC-1010 за електронни измервателни уреди, с категория на пренапрежение CAT II / CAT III и степен на замърсяване 2, и носи маркировка CE.

Уредът е с размери 12,4 × 6,7 × 2,2 см и тежи около 100 г, така че се побира в куфара с инструменти, в жабката или в чекмеджето на работната маса. Резултатът се чете на LCD дисплей с размер 15 × 46 мм, а обхватът на показанието е от 1 до 999.

Защо ще ви хареса

Мултицетът покрива широк диапазон от стойности, без да е сложен за употреба. Постоянното напрежение се измерва от 0,2 mV до 1000 V, променливото – до 750 V, а постоянният ток – от 10 µA до 10 A. Това означава, че с един и същ уред можете да проверите малка батерия за дистанционно, акумулатор, захранващ адаптер или верига в електрическото табло.

Съпротивлението се измерва от 0,2 Ω до 200 MΩ, което е удобно при проверка на резистори, нагреватели, намотки и кабели. Отделно има тест за диоди и измерване на коефициента на усилване hFE на транзистори – функции, които ценят хората, работещи с електроника и платки.

Автоматичното изключване пести батерията, ако забравите уреда включен, а корпусът е създаден да предпазва от токов удар. В комплекта са включени тестови кабели и батерия 9 V (6F22), така че мултицетът е готов за работа веднага след разопаковане.

Как се използва

Свържете тестовите кабели в съответните гнезда, изберете с въртящия се превключвател вида на измерването и подходящия обхват, след което допрете накрайниците до точките, които проверявате. При постоянно напрежение са налични обхвати 200 mV, 2 V, 20 V, 200 V и 1000 V, при променливо – 200 V и 750 V. За ток са предвидени обхвати 200 µA, 2000 µA, 20 mA, 200 mA и 10 A.

Ако не знаете каква стойност да очаквате, започнете от най-високия обхват и слизайте надолу, докато получите точно показание. Точността при постоянно напрежение е ±(0,5% + 2) в долните обхвати и ±(0,8% + 2) при 1000 V, а при променливо напрежение е ±(1,2% + 3). Имайте предвид, че уредът няма звукова индикация за непрекъснатост на веригата – проверката на кабели се прави чрез измерване на съпротивление.

Характеристики

• Постоянно напрежение: от 0,2 mV до 1000 V
• Променливо напрежение: от 0,2 mV до 750 V
• Постоянен ток: от 10 µA до 10 A
• Съпротивление: от 0,2 Ω до 200 MΩ
• Допълнителни тестове: диоди и hFE на транзистори
• Дисплей: LCD, 15 × 46 мм, показание от 1 до 999
• Захранване: батерия 9 V (6F22), включена в комплекта
• Комплект: мултицет, тестови кабели, батерия и опаковка

Грижа и безопасност

Уредът е предназначен за вериги в рамките на категориите CAT II / CAT III. Не превишавайте максималните стойности на обхватите – 1000 V за постоянно и 750 V за променливо напрежение, 10 A за ток. Преди да смените вида на измерването, отделете накрайниците от веригата. Проверявайте изолацията на тестовите кабели и не работете с тях, ако има видими повреди. Когато дисплеят започне да показва неясно, сменете батерията с нова от същия тип 9 V. Съхранявайте мултицета на сухо място и далеч от достъпа на деца.
