Ел. табла
В категорията са ел. табла – разпределителни кутии за автоматични предпазители и ДТЗ с открит, вграден и скрит монтаж в гипсокартон – с бяла или прозрачна врата, от 4 до 72 модула.
Накратко
- Марки: Legrand (серия Practibox S), Noark, EL-Plast, Atra, Naiden Kirov, Tosun и Scame.
- Монтаж: открит, вграден и скрит (в гипсокартон).
- Размери: 1, 2, 3 и 4 реда по 12 или 18 модула, плюс малки табла от 2 до 8 модула.
- Врата: бяла плътна или прозрачна; серии PNS (открит) и PNF (вграден).
- Степен на защита най-често IP40, за сухи закрити помещения.
- Аксесоари: държачи за DIN шина, Шуко контакт за DIN шина, конзолни кутии.
Как да изберете ел. табло
- Пребройте устройствата. Съберете автоматите, ДТЗ, контакторите и таймерите. Един стандартен модул е около 18 мм.
- Добавете резерв. Заложете около 20–30% свободно място за бъдещи линии, иначе таблото скоро ще се препълни.
- Изберете монтаж. Открит монтаж е най-лесен за видими стени и гаражи. Вграденото табло изисква вдлъбнатина в зида, а за гипсокартон има специални кутии за скрит монтаж.
- Решете за вратата. Прозрачната позволява да се види положението на лостовете без отваряне, бялата плътна е по-чиста на вид.
- Проверете степента на защита. IP40 е за закрити сухи помещения. За влажни места се търси по-висока степен.
| Помещение или ситуация | Ориентир за размер |
|---|---|
| Малка инсталация, гараж, ателие | 1 ред, 8 до 12 модула |
| Студио или малък апартамент | 1 ред по 18 модула или 2×12 |
| Двустаен и тристаен апартамент | 2 реда по 18 модула |
| Къща с няколко кръга и ДТЗ | 3 или 4 реда по 12 или 18 модула |
| Стена от гипсокартон | Табло за скрит монтаж с Н и РЕ клеми |
Таблицата е ориентир – точният размер се определя от броя на устройствата и резерва.
Видове табла

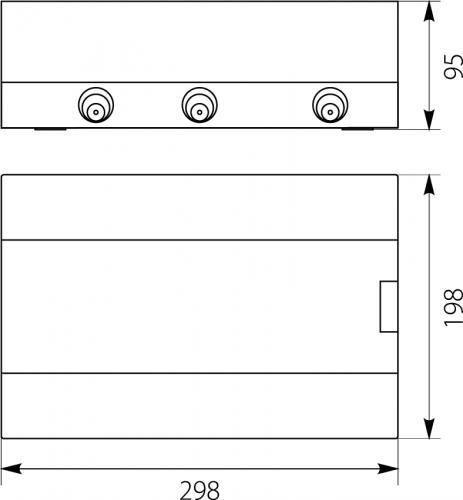

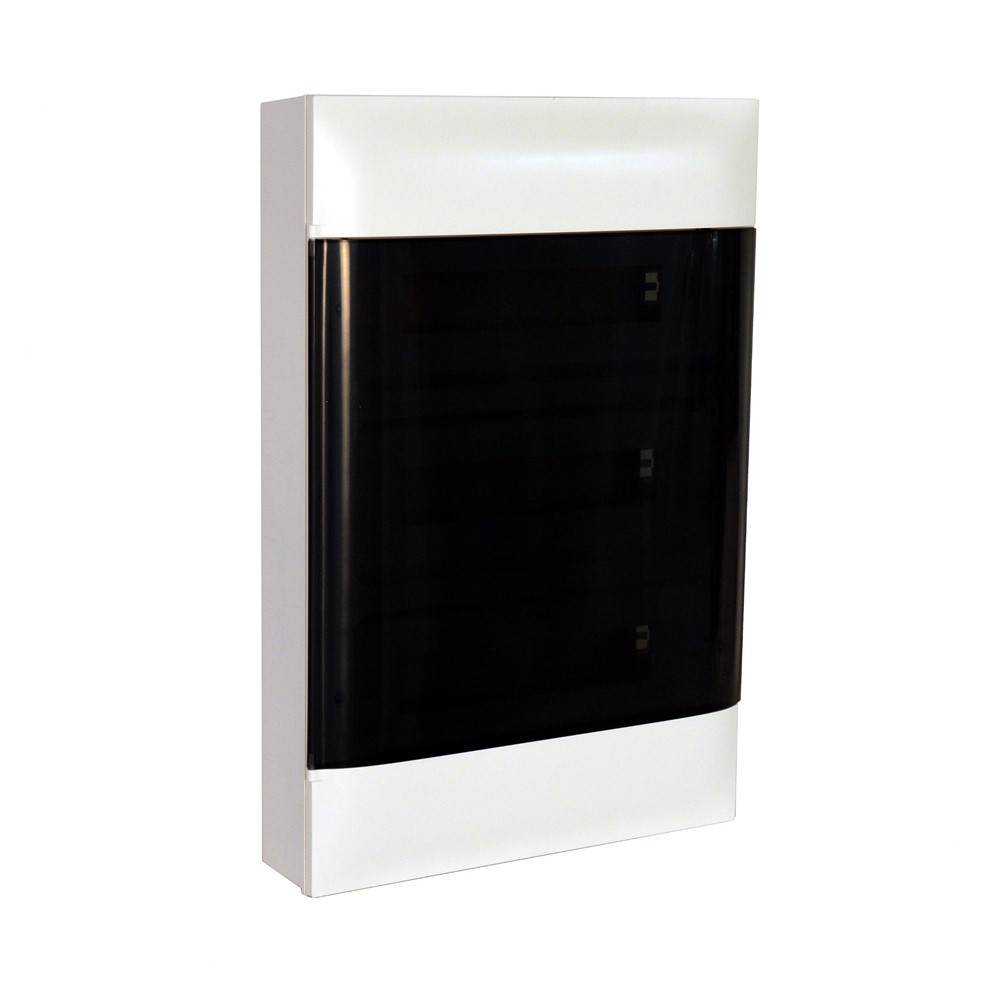

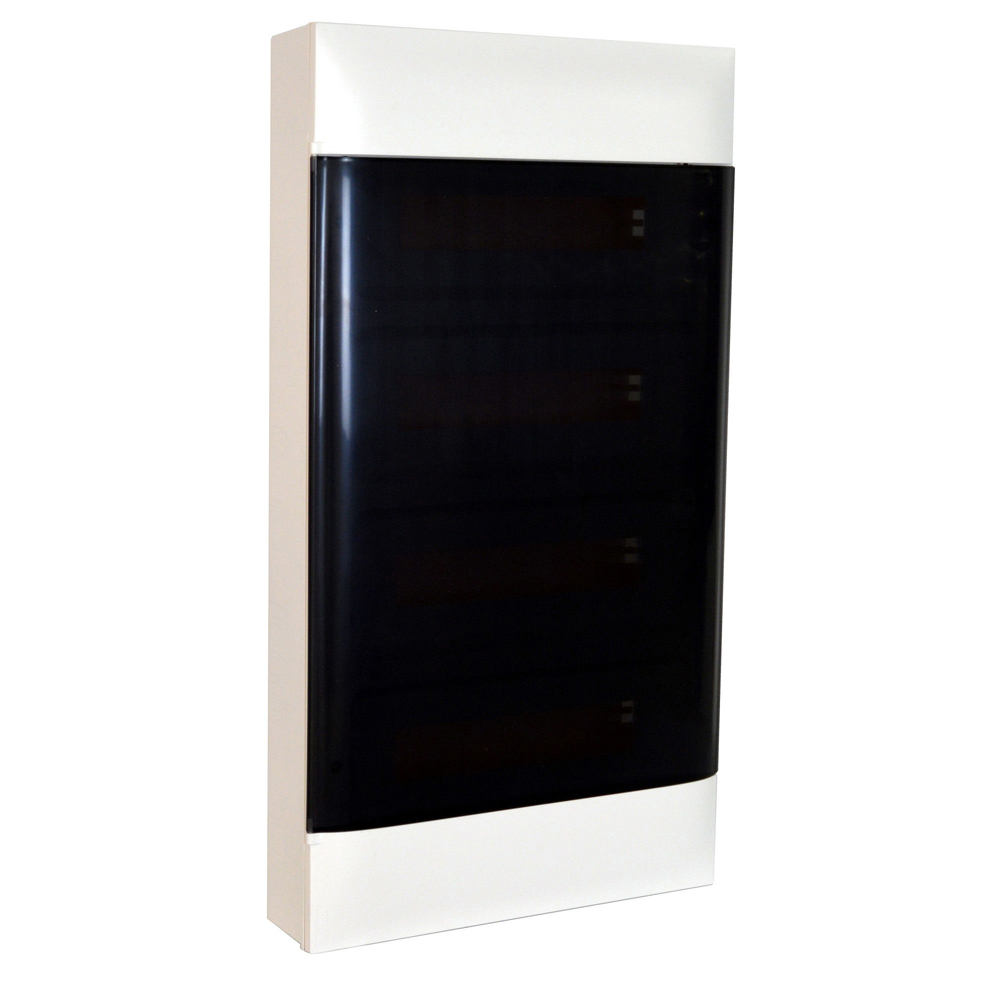

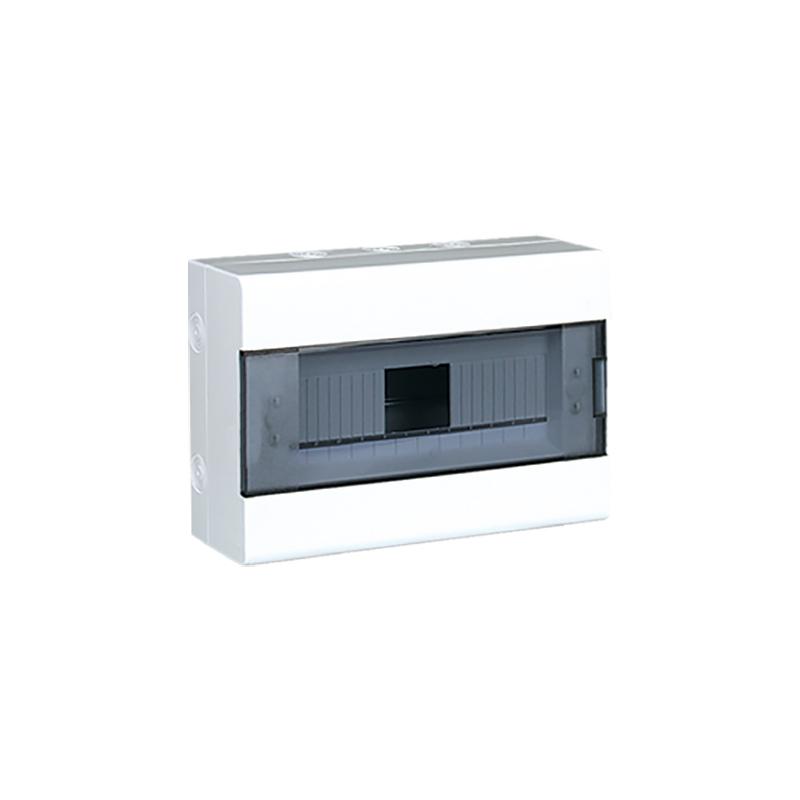

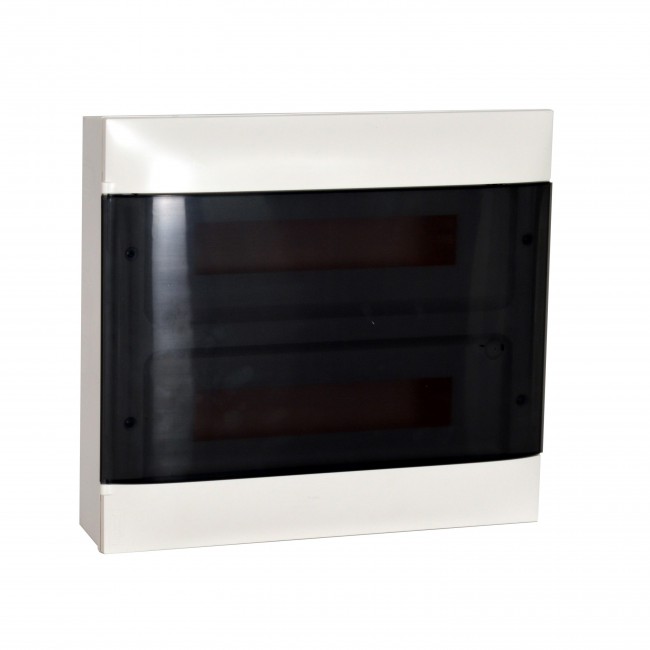

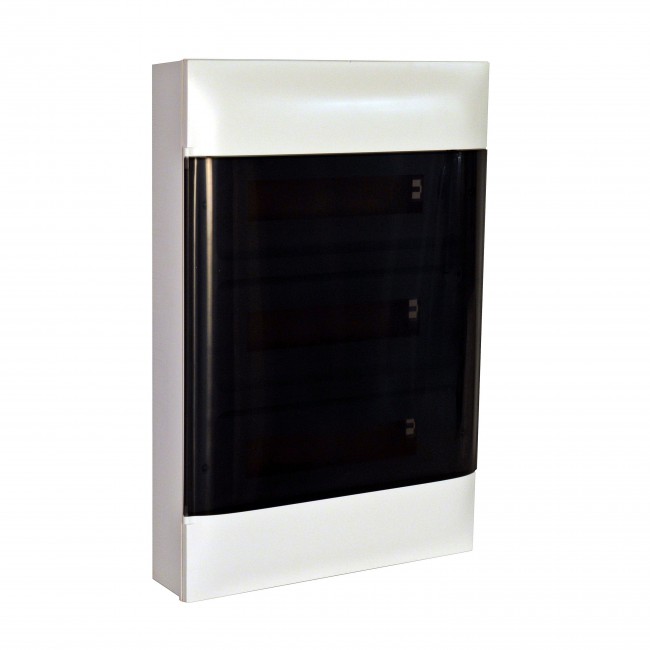

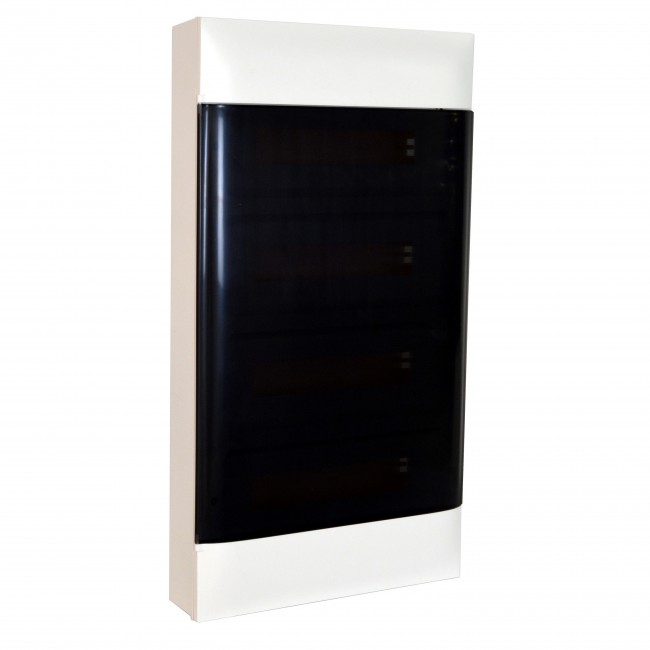

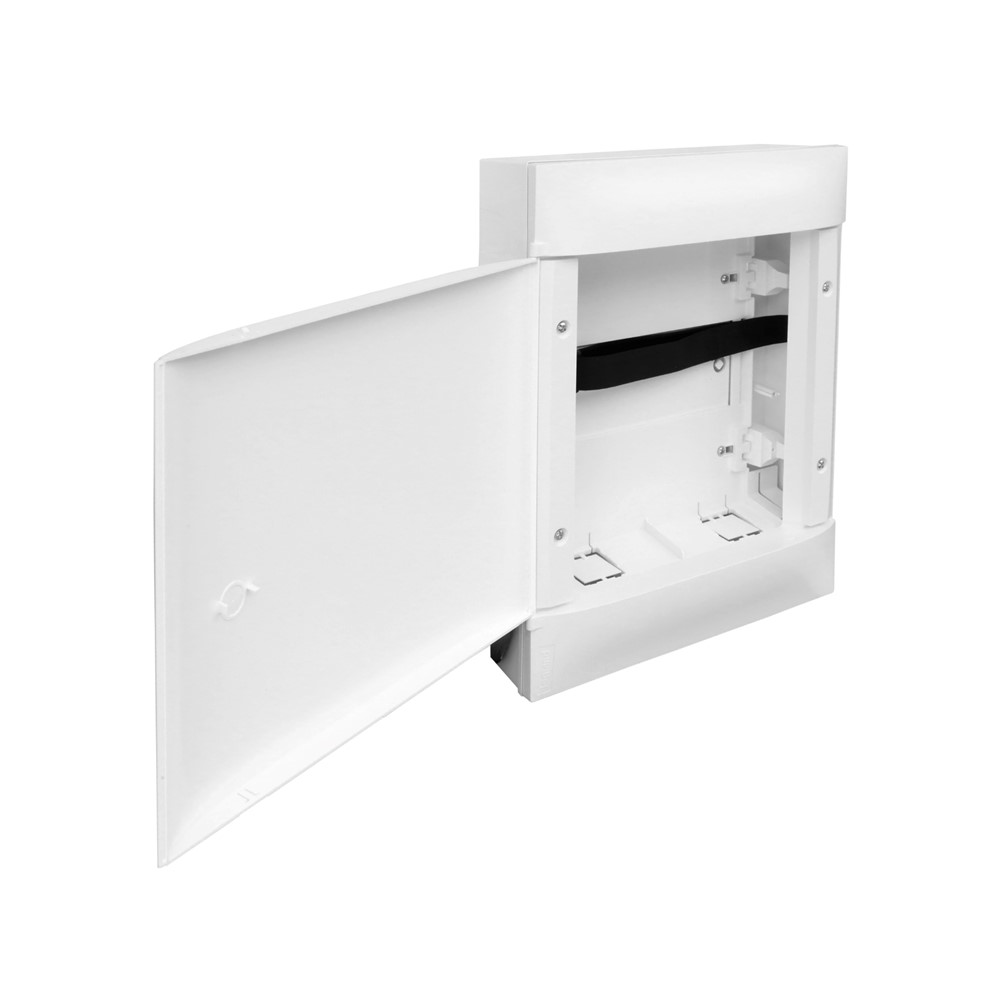

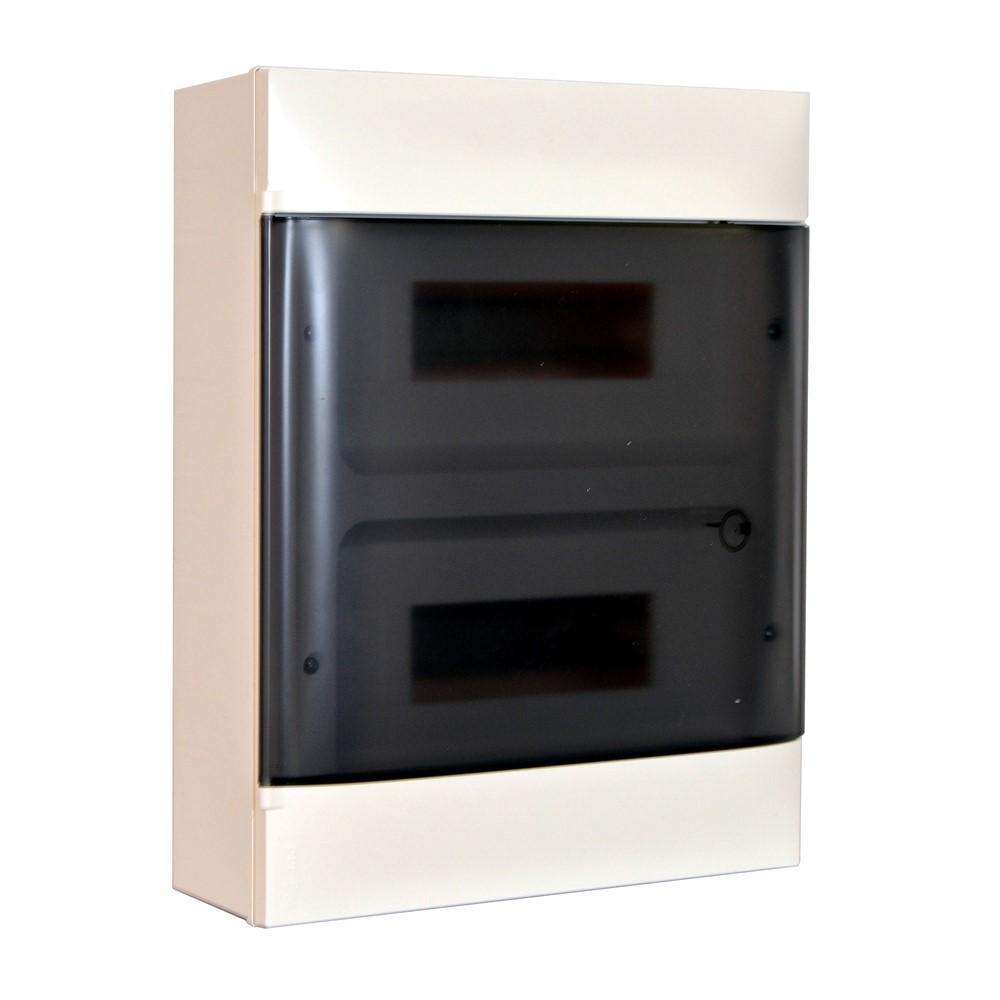

Открит монтаж
Закрепва се върху стената. Лесен е за мазета, гаражи, дворове и ремонти, в които не искате да къртите.

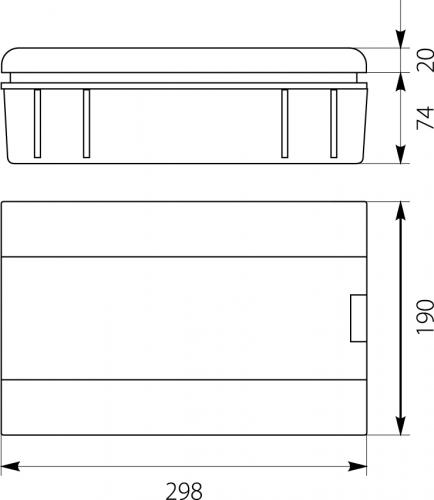

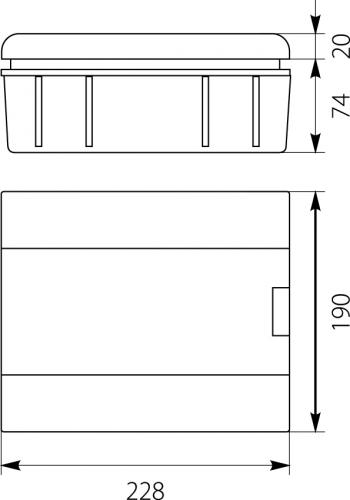

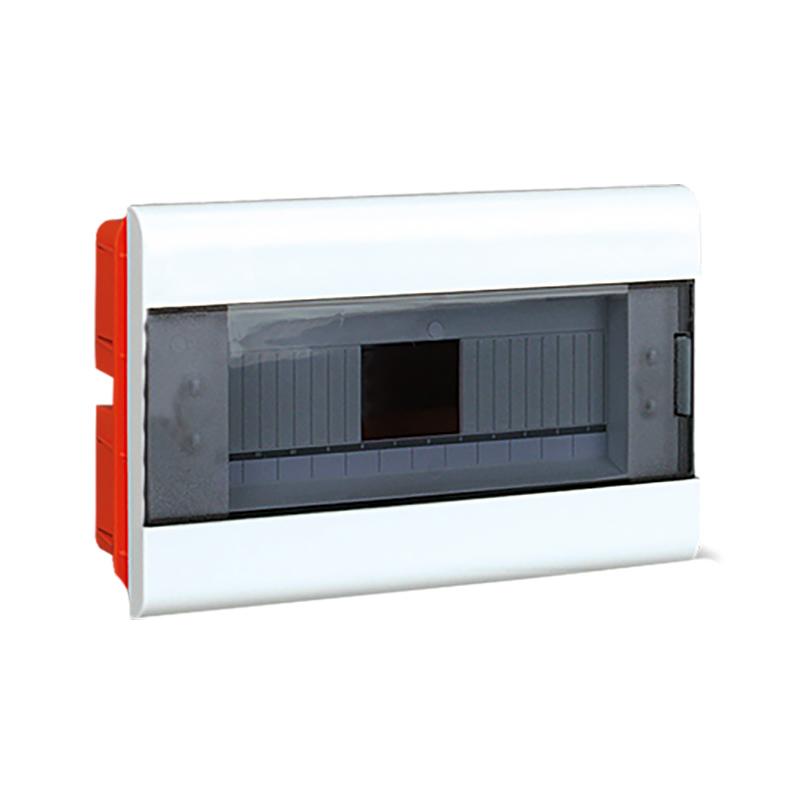

Вграден монтаж
Влиза в зида и лицето е почти наравно със стената. Подходящ е за нови ремонти, когато кабелите минават в канали.

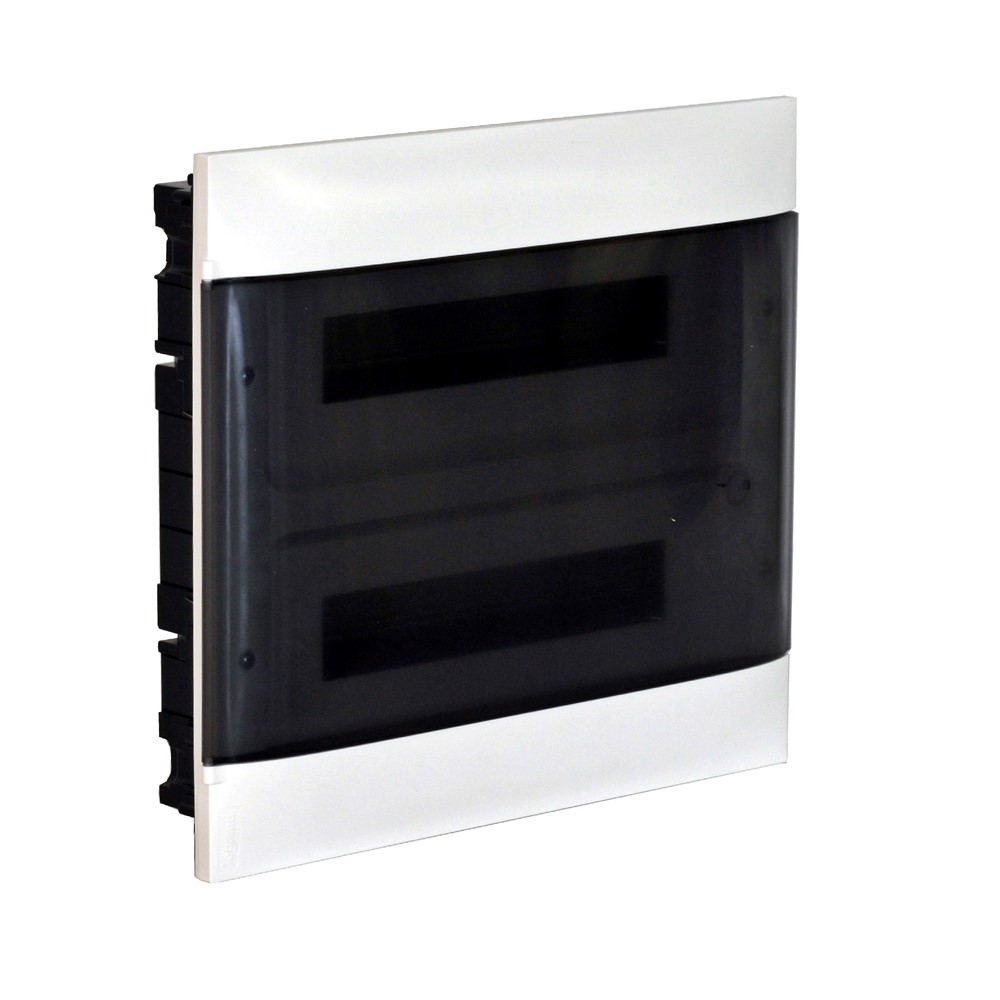

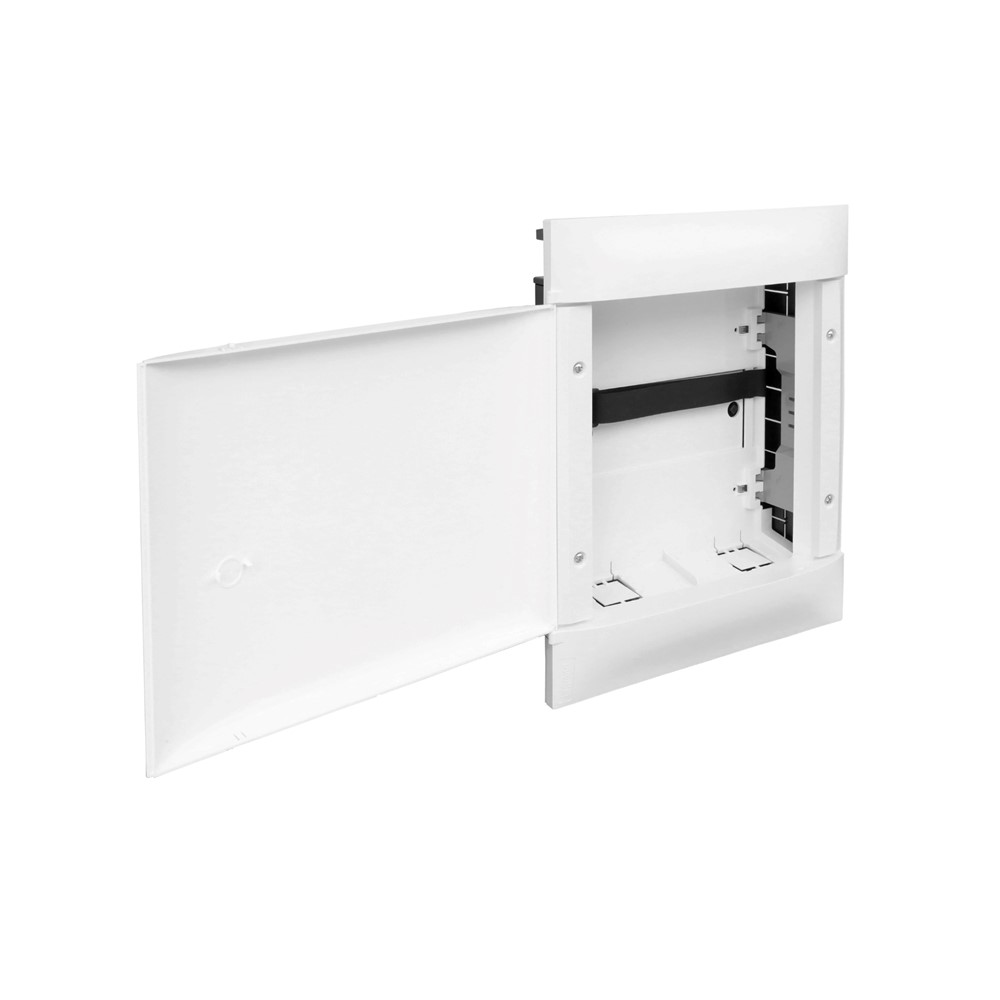

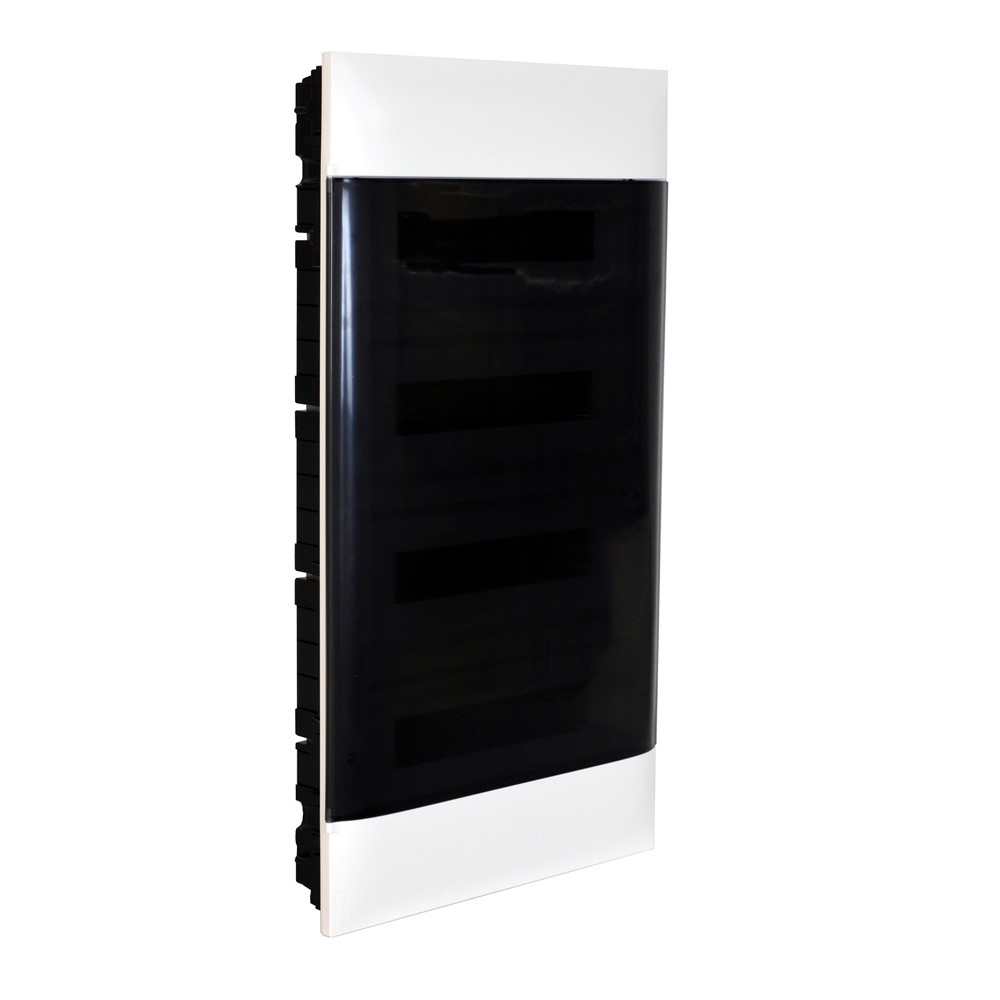

Скрит монтаж в гипсокартон

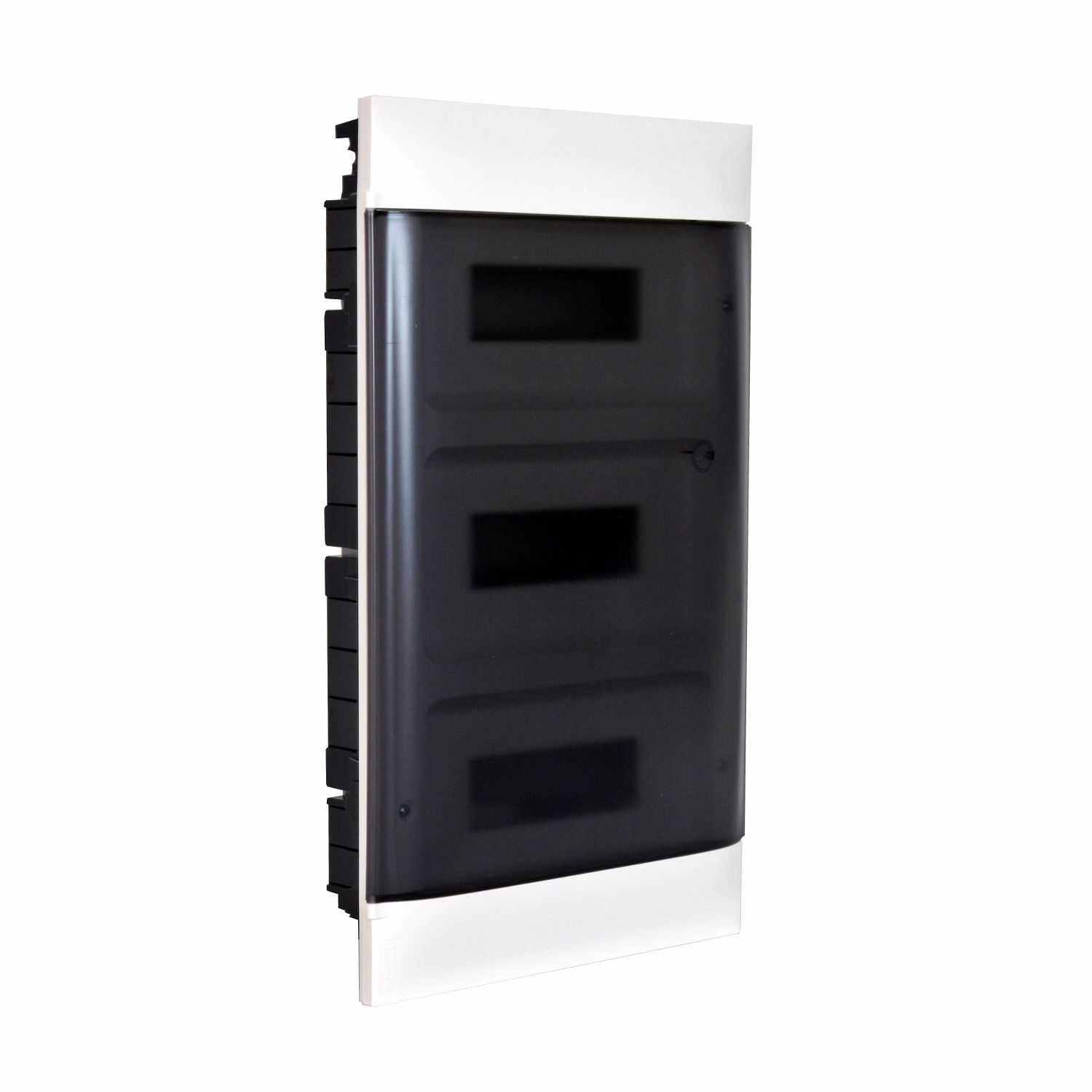

Таблата Practibox S 2×18 и 3×18 модула имат Н и РЕ клеми и са предвидени за стени от гипсокартон. За малки конзолни кутии 80×80×47 мм вижте и ключове и контакти.
Какво се монтира в таблото
В него се слагат автоматични предпазители и дефектнотокова защита, релета и контактори, електромери и умни модули от умния дом. Свързването става с клеми и конектори, а кабелите се водят в кабелни канали и тръби. Обзор на всички части ще намерите в електроматериали.
Таблото се монтира, свързва и проверява от правоспособен електротехник.
Често задавани въпроси
Колко модула да е електрическото табло?
Пребройте всички устройства и добавете 20–30% резерв. За двустаен апартамент обикновено е достатъчно табло с 2 реда по 18 модула, а за къща често са нужни 3 или 4 реда.
Какво е модул в електрическото табло?
Модулът е стандартната ширина на устройство за DIN шина, около 18 мм. Един еднополюсен автомат заема един модул, а ДТЗ и трифазните устройства – повече.
Каква е разликата между открит и вграден монтаж?
Откритото табло се закрепва върху стената и е най-лесно за монтаж. Вграденото влиза в зида и стои почти равно с повърхността, но изисква вдлъбнатина и по-голям ремонт.
Може ли да се монтира табло в гипсокартон?
Да, има табла за скрит монтаж в гипсокартон, като Legrand Practibox S, с бяла плътна или прозрачна врата и клеми за нула и защитно заземяване.
Какво означава IP40 при ел. табла?
IP40 защитава от твърди предмети над 1 мм, но не и от вода. Таблата с такава степен са за сухи закрити помещения. За влажна среда се търси по-висок втори номер.
Бяла или прозрачна врата да избера?
Прозрачната позволява да видите лостовете на автоматите, без да отваряте таблото. Бялата плътна врата е по-незабележима и пази устройствата от прах и любопитни ръце.
Как се монтират устройствата в таблото?
Автоматите и ДТЗ се закачат на DIN шина 35 мм. Свързването и проверката на таблото се правят от правоспособен електротехник.
