Клеми и конектори
В категорията „Клеми и конектори“ са Wago клеми и бързи връзки за свързване на проводници без запояване и без винтове, както и гел кутии със степен на защита IPx8 и държачи за монтаж на клеми на DIN шина. Използват се в разклонителни кутии, осветителни линии и ел. табла. Те са част от по-широкия раздел Ел. материали.
Накратко
- Основната марка е Wago; има и конектори на EL-Plast.
- Видове: инсталационни клеми с лост, отваряеми бързи връзки, Inline бързи връзки, универсални клеми за осветление и гел кутии.
- Брой гнезда: от 2 до 10 проводника в една клема.
- Сечения: от 0,5 до 6 mm², като масовите клеми са за 2,5 и 4 mm².
- Номинален ток: 24 A, 32 A или 41 A според модела; напрежение 450 V.
- Гел кутиите са със степен на защита IPx8 за влажни места и работна температура от -55 до 85 °C.
Как да изберете клема
- Определете сечението на проводника. За осветление най-често е 1,5 mm², за контакти 2,5 mm², за по-мощни уреди 4 или 6 mm². Сечението на проводника трябва да попада в диапазона, посочен за клемата.
- Проверете вида проводник. Част от клемите са само за твърд проводник (с обозначение „за твърд проводник“), други приемат и гъвкав, и твърд – обикновено това е написано в името.
- Пребройте проводниците. Изберете клема с 2, 3, 4, 5 или повече гнезда, така че да остане поне едно свободно за по-късно разширяване.
- Сверете тока. Токът на веригата не бива да надвишава номиналния ток на клемата; за линия с автоматичен предпазител 16 A клема с 24 A е достатъчна.
- Помислете за влагата. На открито, в мазе или в градинска кутия клемата се слага в гел кутия със степен на защита IPx8.
| Задача | Подходяща клема |
|---|---|
| Осветителна линия, разклонение на лампи | Клема 2х2,5 mm² или разклонителна 3–5 гнезда за осветление |
| Линия за контакти | Клема за 2,5 или 4 mm² с лост, 3–5 гнезда |
| По-мощен консуматор до 6 mm² | Отваряема бърза връзка 2х6 mm², 41 A |
| Влажно или външно място | Клема + гел кутия GelBox, IPx8 |
| Ел. табло с DIN шина | Клеми с държач за DIN шина |
Видове клеми и конектори
Клеми с лост
Проводникът се поставя и лостчето се затваря – без инструмент. Лостът позволява и повторно отваряне, ако схемата се променя. Подходящи са за ремонти, където се свързват няколко различни проводника.
Бързи връзки Inline и отваряеми
Inline бързите връзки са за два проводника, свързани „на чисто“; отваряемите са за 2, 3 или 5 проводника до 6 mm² и ток 41 A. Подходящи са за по-силни линии.

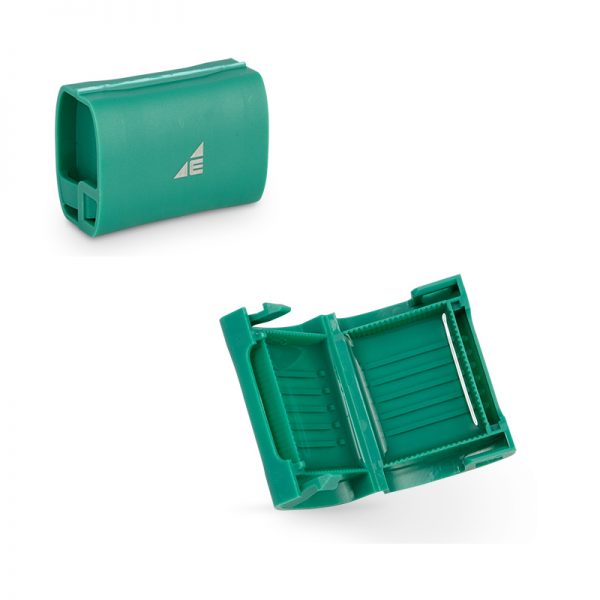

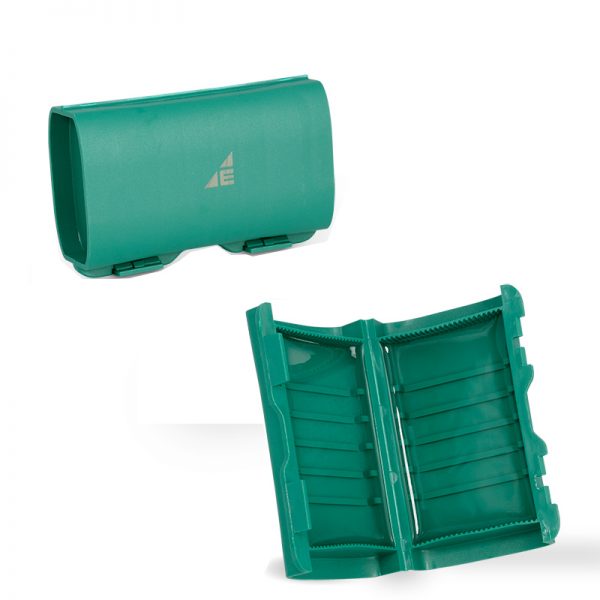

Гел кутии и държачи
Гел кутиите защитават връзката от вода; държачите носят клемите върху DIN шина в ел. таблата.
Какво още трябва за свързването
Преди клемите се планират кабелите и каналите – вижте кабели и проводници и кабелни канали и тръби. Линията се защитава с автоматични предпазители и ДТЗ, а крайните точки са ключове и контакти.
Работата по ел. инсталацията се извършва от правоспособен електротехник, при изключено захранване.
Често задавани въпроси
За какво се използват Wago клемите?
Wago клемите свързват два или повече проводника без запояване и без винтове. Използват се в разклонителни кутии, за осветителни линии и в ел. табла. Връзката се прави бързо, а при клемите с лост може да се отваря отново.
Каква клема да избера за осветление?
За осветителна линия обикновено се ползват клеми 2х2,5 mm² или разклонителни клеми с 3–5 гнезда за проводници до 2,5 mm². Номиналният им ток е 24 A, което е достатъчно за линия с предпазител 10 или 16 A.
Могат ли в една клема да се свързват твърд и гъвкав проводник?
Зависи от модела. Универсалните клеми и отваряемите бързи връзки са за твърд и гъвкав проводник, а част от разклонителните са само за твърд. Видът е написан в името на продукта – винаги го проверявайте преди покупка.
Каква степен на защита има гел кутията?
Гел кутиите GelBox са със степен на защита IPx8, т.е. подходящи са и за влажна среда. Клемата се поставя вътре, а гелът изолира връзката от вода. Работната температура е от -55 до 85 °C.
Колко ампера издържа една Wago клема?
Според модела: клемите за осветление и разклонителните до 2,5 mm² са за 24 A, универсалните 4 mm² – за 32 A, а отваряемите бързи връзки до 6 mm² – за 41 A. Напрежението е 450 V.
Как се поставя клема на DIN шина?
За целта има държачи – например за клеми от серия 221 за сечение 4 mm² и за три клеми Inline. Клемите се захващат в държача, а държачът се щраква върху DIN шината в ел. таблото.
Може ли да свързвам клемите сам?
Самото поставяне на проводник в клемата е просто, но проектирането на линията, изборът на сечение и защита и включването към мрежата се извършват от правоспособен електротехник при изключено захранване.
